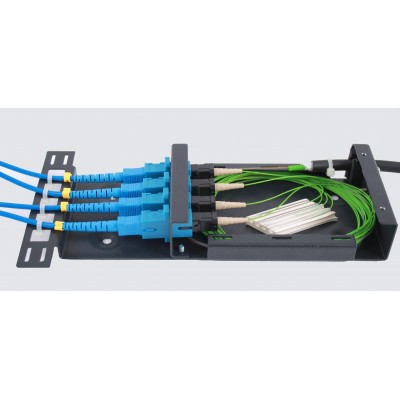

ВО бокс малий для 4 волокон з кабельним організатором (200х80х28мм) (UA-FOBSМ-B)

Призначений для підвіски та експлуатації на опорах повітряних ліній зв’язку, міського електротранспорту і повітряних лініях електропередачі з прольотами до 60м. Конструкція кабелю: Центральна трубка з волокнами, заповнена гелем. Поздовжні склопластикові прутки в оболонці. Зовнішня оболонка з поліетилену Ø 6 мм. ..

..

Розгалужувальний набір потрібно для кабелю з відгалуженнями. Комплектація розгалужувальний затискач мостовий затискач провідник для з’єднання з екраном ..

Захист по напрузі і струму в розподільних рамках серії 5000 реалізується за допомогою застосування розрядників і терморезисторов з позитивним температурним коефіцієнтом опору. Терморезистори працюють як керовані струмом перемикачі. Як тільки струм на резистори перевищить номінальне значення, резистор блокує лінію, і струм в ній зникає. Коли ж величина струму стає нижче номінального значення, опір резистора падає, і струм знову починає текти по лінії. ..

..

Металеві кабельні лотки сітчастого типу (лоток сітчастий ) призначені для прокладки великої кількості кабелю з можливістю швидкого доступу до нього. Вони виготовляються із сталевого дроту із застосуванням холодної зварювання . Сітчасті кабельні лотки і всі види кріпильних елементів оцинковуються мето -дом електролітичного оцинкування . У ході електролітичного процесу відбувається осадження тонкого цинкового шару товщиною 20 мкм. Після цього деталі пасивуються і , таким чином захищаються від корозії в стандартних умовах роботи всередині приміщень. Сітчасті лотки встановлюються всередині підвісних стель і фальшполов , а також монтуються на стіни і підвішуються під стелею. Основною перевагою лотків сітчастих є швидке і легке конфігурування траси. Для монтажу використовується мінімум аксесуарів , з’єднання лотків здійснюється за допомогою безгвинтових з’єднувачів . Підгонка лотків , зміна напрямку і рівня проводиться прямо на місці монтажу шляхом різання лотка в певних місцях кусачками . Відкрита дротяна структура лотка забезпечує краще охолодження високонавантажених кабелів , доступність їх для періодичних - го огляду, легкість укладання і кріплення кабелю за допомогою звичайних стяжок . ..

Металеві кабельні лотки сітчастого типу (лоток сітчастий ) призначені для прокладки великої кількості кабелю з можливістю швидкого доступу до нього. Вони виготовляються із сталевого дроту із застосуванням холодної зварювання . Сітчасті кабельні лотки і всі види кріпильних елементів оцинковуються мето -дом електролітичного оцинкування . У ході електролітичного процесу відбувається осадження тонкого цинкового шару товщиною20 мкм. Після цього деталі пасивуються і , таким чином захищаються від корозії в стандартних умовах роботи всередині приміщень. Сітчасті лотки встановлюються всередині підвісних стель і фальшполов , а також монтуються на стіни і підвішуються під стелею. Основною перевагою лотків сітчастих є швидке і легке конфігурування траси. Для монтажу використовується мінімум аксесуарів , з’єднання лотків здійснюється за допомогою безгвинтових з’єднувачів . Підгонка лотків , зміна напрямку і рівня проводиться прямо на місці монтажу шляхом різання лотка в певних місцях кусачками . Відкрита дротяна структура лотка забезпечує краще охолодження високонавантажених кабелів , доступність їх для періодичних - го огляду, легкість укладання і кріплення кабелю за допомогою звичайних стяжок . ..

Призначений для підвіски та експлуатації на опорах повітряних ліній зв’язку, міського електротранспорту і повітряних лініях електропередачі з прольотами до 60м. Конструкція кабелю: Центральна трубка з волокнами, заповнена гелем. Поздовжні склопластикові прутки в оболонці. Зовнішня оболонка з поліетилену Ø 6 мм. ..

Попередній артикул: FWCT01-S0024-H004 Попереднє кодування: DIN VDE 0888-3 A-DQ(ZN)(SR)H Кабель A-DQ(ZN)(SR)H захищений металевою бронею, має вогнестійку оболонку, призначений для прокладки між і усередині будівель, в магістральних повітроводах, кабельростах, може бути прокладений в грунт. A. FRNC / LSZH оболонка, чорний B. Гофрированная сталева стрічкова броня C. Арамідні нитки, набухають елементи D. Трубка з гелем і волокнами E. Волокна, 250 мкм F. Нитка для зняття ізоляції Характеристики Основні характеристики Застосування: всередині приміщень і на вулиці Бронювання: гофрована сталева броня Матеріал оболонки: LSZH/FRNC Тип волокон: 50мкм, MM, (OM3) Кількість волокон: 24 Кількість волокон у пучку: 12 Кольори волокон: синій, помаранчевий, зелений, коричневий, сірий, білий, червоний, чорний, жовтий, фіолетовий, рожевий, бірюзовий Кількість пучків: 2 Колір роздільної нитки для окремих пучків: синій, помаранчевий Колір центральної трубки: зелений Діаметр центральної трубки: 5мм Кількість ниток для зняття ізоляції: 2 Товщина зовнішньої оболонки: 1.5мм Діапазон температур Установка і монтаж -5 ° C до 50 ° C Експлуатація від -20 ° C до 60 ° C Зберігання від -25 ° C до 70 ° C Механічні характеристики кабелю Номінальний зовнішній діаметр 9,7 мм Вага 114 кг/км Мінімум радіус вигину при прокладці 195 мм Мінімум радіус вигину при експлуатації 145 мм Максимум. межа міцності при розтягуванні при прокладці 1500 N Міцність на здавлювання 3000 Н/10 см Пожежне навантаження 1,91 МДж/м Оптичні характеристики Тип волокна: G 50/125 ULTRA-BEND 7.5 Довжини хвиль для передачі сигналу: 850нм / 1300нм Максимальне згасання: 2,8дБ/км / 1,0дБ/км Типове загасання 2,4дБ/км / 0,8дБ/км Передача 1 Gigabit Ethernet 1000м / 600м Передача 10 Gigabit Ethernet 300м / 333м Комплектація Максимальна довжина кабелю на котушці 4000 м ..

Призначений для організації швидкого кріплення на бічних поверхнях систем сітчастих лотків, а текже всілякого обладнання підходящого за габаритами.    Виготовляється з оцинкованого заліза товщиною 1.5мм.    Розміри кронштейна 310х75х25 (ДхВхГ).    За торця є овальні отвори 19х8 мм. ..

..

..

З’єднувач скотч-лок призначений для швидкого (без зачистки ізоляції) зрощування провідників з діаметрами від 0,4 до 0,9 мм2 з будь-яким типом ізоляції до 2 мм., Він зручний і простий у використанні і забезпечує вологозахищеність контактів засчет гідрофобного заповнення на весь термін служби кабелю. ..
